９．メイン画面－Form編
初めに
Web Form のフィールドワークデータを扱う画面を示します。（画像をクリックすると、拡大表示します）

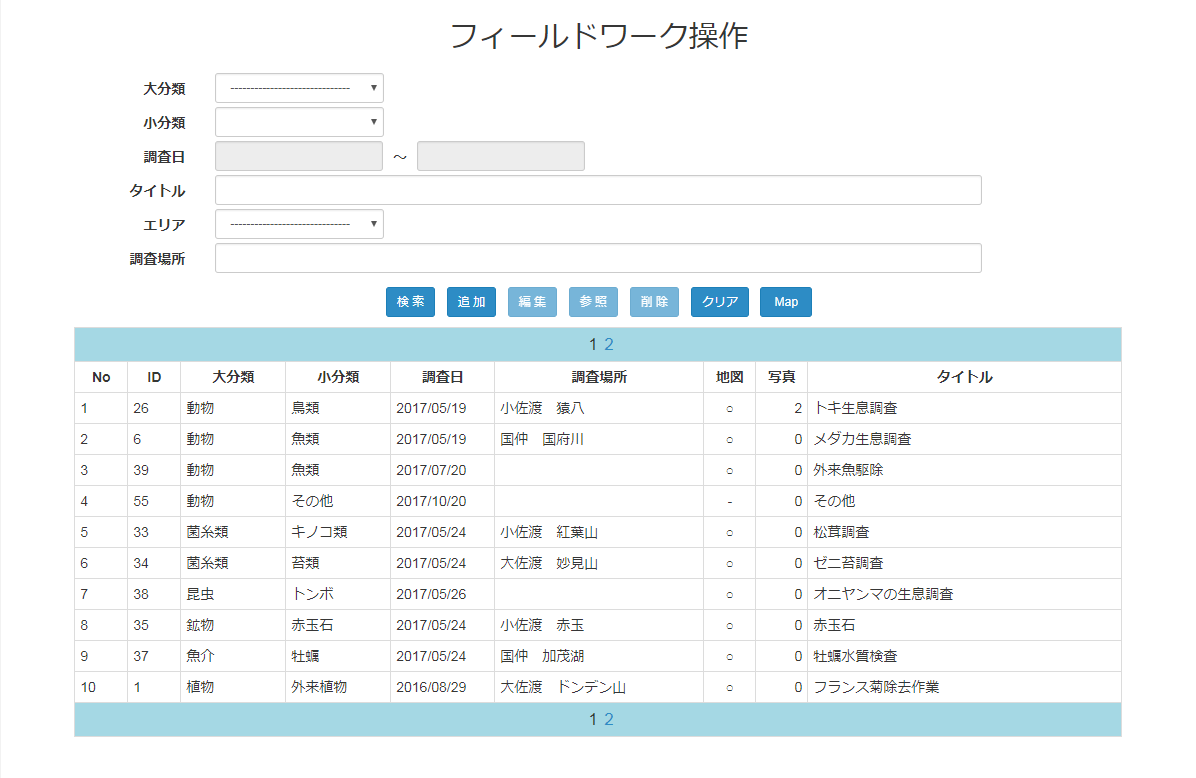

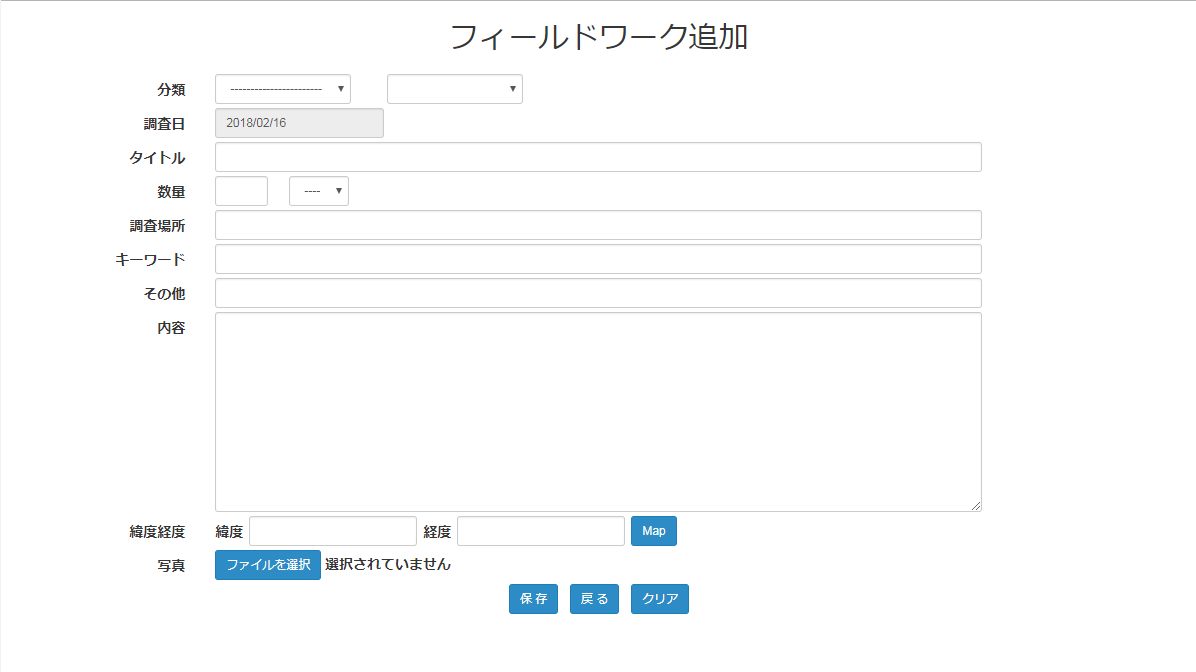

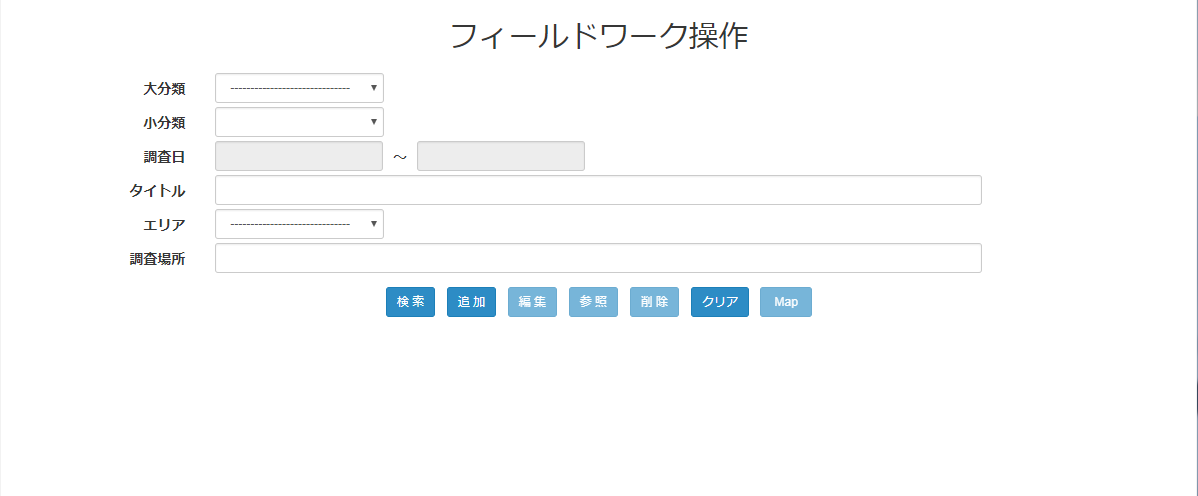

それぞれ、検索前の画面（下記図面１）・検索後の画面（下記図面２）・新規の追加画面（下記図面３）になります。
これら以外にも、参照・更新・削除などの画面があります。フィールドワークデータは項目が多いため、それぞれ個別の処理のための画面を用意してあります。
以下では、検索の前後の画面と新規の追加画面を取り上げます。
一覧画面
一覧画面を構成するクラスは以下のものになります。また、検索前と検索後では同じ Web フォームを使用します。そのため、そのプログラム部分は大きくなりました。
- Web フォーム
- FieldworkList
画面項目は、 FieldworkList.aspx
プログラム部分は、 FieldworkList.aspx.cs
- FieldworkList
- 問題領域クラス
モデルクラスのうち、問題領域のデータを表現したクラスです- Area
エリアを表現したクラスです - Major
大分類データを表現したクラスです - Material
フィールドワークデータを表現したクラスです - MaterialWindowCondition
検索条件を表現したクラスです - Minor
小分類データを表現したクラスです - Polygon
エリアの多角形を表現したクラスです - Position
緯度経度を表現したクラスです
- Area
- データベースクラス
モデルクラスのうち、データベース関連に対応したクラスです- AreaTable
エリアテーブルに対応したクラスです - FieldworkDB
今回使用するデータベースクラスです - MajorTable
大分類テーブルに対応したクラスです - MaterialTable
フィールドワークテーブルに対応したクラスです - MinorTable
小分類テーブルに対応したクラスです
- AreaTable
一覧画面の特徴－データ検索
この画面では、複数の検索条件を指定して、「検索」ボタンのクリックでデータ検索が行われます。その場合のイベントハンドラは以下になります。
FieldworkList.aspx.cs の一部分
1 protected void ReadButton_Click(object sender, EventArgs e)
2 {
3 MaterialWindowCondition cond = new MaterialWindowCondition();
4 if (MajorID.SelectedIndex > 0)
5 cond.MajorId = MajorID.SelectedValue;
6 if (MinorID.SelectedIndex > 0)
7 cond.MinorId = MinorID.SelectedValue;
8 cond.Title = InputTitle.Text;
9 cond.Place = InputPlace.Text;
10 if (StartDate.Text.Length > 0)
11 {
12 cond.StartDate = DateTime.Parse(StartDate.Text);
13 }
14 if (EndDate.Text.Length > 0)
15 {
16 cond.EndDate = DateTime.Parse(EndDate.Text);
17 }
18 if (AreaID.SelectedIndex > 0)
19 cond.AreaId = AreaID.SelectedValue;
20 Session[ConditionSessionName] = cond;
21 FieldworkView.SelectedIndex = -1;
22 FieldworkView.PageIndex = 0;
23 DisplayGrid();
24 }
１行目：検索ボタンクリック時のハンドラ定義です
３～１９行：検索条件クラスの設定をしています
２０行目：次のポストバック時に使用するために、検索条件をセッションに保存しています
２１～２２行目：検索結果のリストの初期化処理です
２３行目：検索の実行とその結果の表示処理です（別メソッドになっています）
一覧画面の特徴－ページング
検索結果のリストは、ページングされます。この処理は、標準の asp:GridView が持つ機能を利用しています。
FieldworkList.aspx の一部分
1 <asp:GridView ID="FieldworkView" runat="server" AutoGenerateColumns="False" CssClass="table table-condensed table-bordered"
2 GridLines="None" CellSpacing="-1" ViewStateMode="Disabled" AllowPaging="True"
3 EnablePersistedSelection="true" OnPageIndexChanging="FieldworkList_PageIndexChanging"
4 OnRowDataBound="FieldworkList_RowDataBound" OnSelectedIndexChanged="FieldworkView_SelectedIndexChanged">
5 <SelectedRowStyle CssClass="success" />
6 <PagerSettings Mode="NumericFirstLast" Position="TopAndBottom" PageButtonCount="10" />
7 <PagerStyle BackColor="LightBlue" Height="30px" VerticalAlign="Bottom" HorizontalAlign="Center"
8 CssClass="pager-margin" />
9 <Columns>
10 <asp:BoundField DataField="Row_Number" HeaderText="No">
11 <HeaderStyle CssClass="p5 text-center" />
12 </asp:BoundField>
13 <asp:BoundField DataField="ID" HeaderText="ID">
14 <HeaderStyle CssClass="p5 text-center" />
15 </asp:BoundField>
16 <asp:BoundField DataField="MajorName" HeaderText="大分類">
17 <HeaderStyle CssClass="p10 text-center" />
18 </asp:BoundField>
19 <asp:BoundField DataField="MinorName" HeaderText="小分類">
20 <HeaderStyle CssClass="p10 text-center" />
21 </asp:BoundField>
22 <asp:BoundField DataField="Rdate" HeaderText="調査日" DataFormatString="{0:d}">
23 <HeaderStyle CssClass="p10 text-center" />
24 </asp:BoundField>
25 <asp:BoundField DataField="Place" HeaderText="調査場所">
26 <HeaderStyle CssClass="p20 text-center" />
27 </asp:BoundField>
28 <asp:BoundField DataField="IsMap" HeaderText="地図">
29 <HeaderStyle CssClass="p5 text-center" />
30 <ItemStyle CssClass="text-center" />
31 </asp:BoundField>
32 <asp:BoundField DataField="Photos" HeaderText="写真">
33 <HeaderStyle CssClass="p5 text-center" />
34 <ItemStyle CssClass="text-right" />>
35 </asp:BoundField>
36 <asp:BoundField DataField="Title" HeaderText="タイトル">
37 <HeaderStyle CssClass="p30 text-center" />
38 </asp:BoundField>
39 <asp:TemplateField HeaderStyle-CssClass="hidden" ItemStyle-CssClass="hidden">
40 <ItemTemplate>
41 <asp:LinkButton ID="SelectButton" runat="server" CommandName="Select" Text="" Width="0%"
42 Visible="True" />
43 </ItemTemplate>
44 </asp:TemplateField >
45 </Columns>
46 </asp:GridView>
FieldworkList.aspx.cs の一部分
47 protected void FieldworkList_RowDataBound(object sender, GridViewRowEventArgs e)
48 {
49 if (e.Row.RowType == DataControlRowType.DataRow)
50 {
51 LinkButton btn = (LinkButton)(e.Row.FindControl("SelectButton"));
52 e.Row.Attributes["onClick"] = ClientScript.GetPostBackClientHyperlink(btn, "");
53 }
54 }
55 protected void FieldworkList_PageIndexChanging(object sender, GridViewPageEventArgs e)
56 {
57 FieldworkView.PageIndex = e.NewPageIndex;
58 FieldworkView.DataBind();
59 }
１～４行目：リスト用コンポーネント asp:GridView の部分です
９～４５行目：リストの項目に対応した部分です
４７～５４行目：リストの各１行が確定した場合のハンドラの定義です
５５～５９行目：ページ番号が変更になった場合のハンドラの定義です
追加画面
追加画面には多くの項目が有りますが、 html の画面構成としては単純です。この画面を構成するクラスは以下のものになります。
- Web フォーム
- NewFieldworkPage
画面項目は、 NewFieldworkPage.aspx
プログラム部分は、 NewFieldworkPage.aspx.cs
- NewFieldworkPage
- 問題領域クラス
モデルクラスのうち、問題領域のデータを表現したクラスです- Area
エリアを表現したクラスです - Image
イメージファイルを表現したクラスです - Major
大分類データを表現したクラスです - Material
フィールドワークデータを表現したクラスです - MaterialWindowCondition
検索条件を表現したクラスです - Minor
小分類データを表現したクラスです
- Area
- データベースクラス
モデルクラスのうち、データベース関連に対応したクラスです- AreaTable
エリアテーブルに対応したクラスです - FieldworkDB
今回使用するデータベースクラスです - ImageTable
イメージテーブルに対応したクラスです - MajorTable
大分類テーブルに対応したクラスです - MaterialTable
フィールドワークテーブルに対応したクラスです - MinorTable
小分類テーブルに対応したクラスです
- AreaTable
写真ファイルを添付するためには、<input> タグを使用しています。そのボタンの表示を bootstrap のボタンの表示形式に合わせる方法は、 こちら をご覧ください。
追加画面の特徴－トランザクション
フィールドワークデータの追加画面からは、以下の処理をトランザクションとして実行することが必要です。どれかの処理が失敗した場合は、 全体をロールバックする必要があります。
- フィールドワークデータの追加
１件分のフィールドワークデータを新規に追加することが必要です - イメージデータの追加
指定された写真ファイルの数分、イメージテーブルに追加することが必要です - イメージファイルのアップロード
指定された写真ファイルをアップロードして、保存することが必要です
NewFieldworkPage.aspx.cs の一部分
1 private bool flag;
2 protected void OkButton_Click(object sender, EventArgs e)
3 {
4 flag = true;
5 Execute();
6 if (flag)
7 Response.Redirect("FieldworkList.aspx?Update=1");
8 }
9 public override void DoAction()
10 {
11 Material obj = new Material();
12 obj.MajorId = MajorID.SelectedValue;
13 obj.MinorId = MinorID.SelectedValue;
14 obj.Title = InputTitle.Text;
15 obj.Keyword = InputKeyword.Text;
16 obj.Contents = InputContents.Text;
17 obj.Place = InputPlace.Text;
18 obj.Others = InputOthers.Text;
19 obj.RegisterDate = DateTime.Parse(ResearchDateHidden.Text);
20 if (InputAmount.Text.Length > 0)
21 {
22 int val;
23 if (int.TryParse(InputAmount.Text, out val))
24 obj.Amount = val;
25 }
26 obj.UnitId = UnitID.SelectedValue;
27 obj.Latitude = InputLatitude.Text;
28 obj.Longitude = InputLongitude.Text;
29 FieldworkDB database = new FieldworkDB();
30 MaterialTable table = new MaterialTable(database);
31 string sql = table.AppendSql(obj);
32 int id = -1;
33 if ((id = database.ExecuteThenReadId(sql)) < 0)
34 {
35 flag = false;
36 String msg = string.Format("{0}[{1}]", database.Result, database.ErrorCode);
37 throw new Exception(msg);
38 }
39 UploadImages(id, database);
40 }
41 private void UploadImages(int id, FieldworkDB database)
42 {
43 if (FileUpload.PostedFiles.Count == 0)
44 return;
45 string dir;
46 string dirFormat = "{0}\\{1}\\";
47 string[] args = new string[2];
48 args[0] = ConfigurationManager.AppSettings["TempDir"];
49 args[1] = "" + id;
50 dir = String.Format(dirFormat, args);
51 if (! Directory.Exists(dir))
52 Directory.CreateDirectory(dir);
53 ImageTable imageTable = new ImageTable(database);
54 int cnt = 1;
55 String sql, fileName;
56 Model.Image image = new Model.Image();
57 foreach (var file in FileUpload.PostedFiles)
58 {
59 if (Path.GetFileName(file.FileName).Length <= 0)
60 continue;
61 fileName = dir + cnt.ToString("000") + "_" + Path.GetFileName(file.FileName);
62 image.Name = fileName;
63 image.ItemId = id;
64 image.Sequence = cnt;
65 sql = imageTable.AppendSql(image);
66 if (database.Execute(sql) < 0)
67 {
68 flag = false;
69 String msg = string.Format("{0}[{1}]", database.Result, database.ErrorCode);
70 throw new Exception(msg);
71 }
72 file.SaveAs(fileName);
73 ++cnt;
74 }
75 }
１行目：トランザクション処理の成功・不成功のフラグです
２行目：追加ボタン用のハンドラの定義です
４行目：トランザクションの結果を成功に設定します
５行目：トランザクション処理を開始します
６～７行目：トランザクションが成功した場合、初期状態に遷移します
９行目：トランザクション本体の定義です
１１～２８行目：フィールドワークデータを構築します
２９～３０行目：データベース関連クラスの準備です
３２行目：自動附番されるフィールドワークデータの番号です
３３行目：フィールドワークデータの追加に失敗した場合です
３５行目：トランザクションの結果を失敗に変更します
３６～３７行目：トランザクションをロールバックするために例外を投げます
３９行目：イメージファイル処理を別メソッドとして呼び出します
４１行目：イメージファイル処理の本体定義です
４３～４４行目：添付ファイルが無い場合に終了します
４５～５２行目：イメージファイル用フォルダーを準備します
５７～７３行目：添付ファイルの数だけ処理を繰り返します
５９～６４行目：イメージファイルのファイル名を構築します
６５～６６行目：イメージファイルの追加に失敗した場合です
６８行目：トランザクションの結果を失敗に変更します
６９～７０行目：トランザクションをロールバックするために例外を投げます
７２行目：イメージファイルを作成します
