太陽光発電の工事

１．屋根にパネルの架台の取付

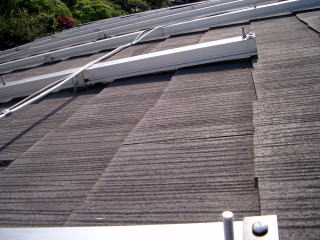

　　　屋根に墨を打ち、パネル架台の取付のアンカーを設置。そのアンカーに地上で組み立てたアルミの架台を取り付ける。

　　　　

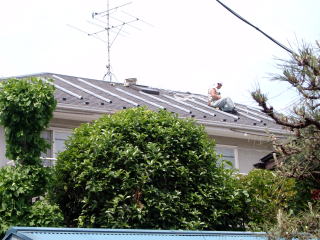

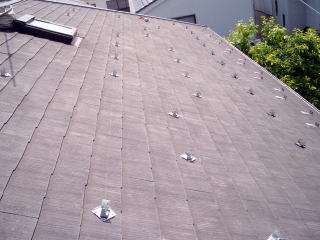

　　　アンカー　　　　　　　　　　　　　　　　　　架台

２．パネルの取付

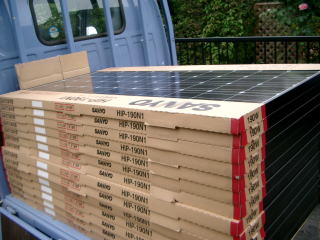

　　　使用パネル
　　　　

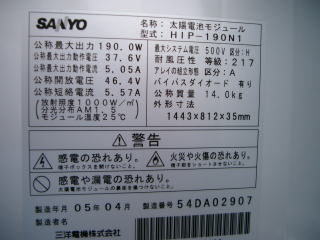

　　　　　　　　　　　　　　　　　　　　　　　裏面　　　　　　　　　　裏面の仕様表示

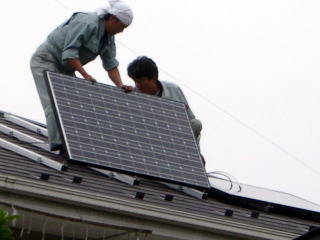

　　　架台に、屋根に運んだパネルを取り付ける

　　　　

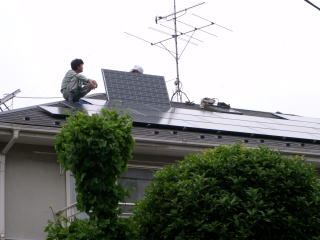

　　　荷揚げ　　　　　　　　　　　　　　　　　　　取付

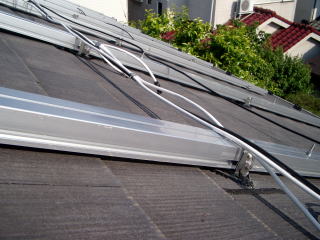

３．パネルの配線

４．パネルからの電線を、結束箱でまとめる。

　　　　　

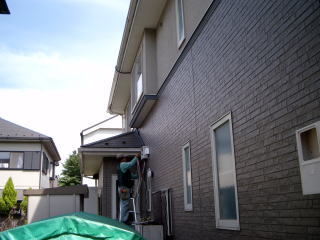

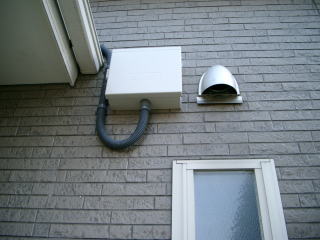

　　　　　　結線工事　　　　　　　　　　　　　　　　　　BOX（まとめて室内へ）

５．室内の分電盤の近くに、インバーターを設置し、配線

６．インバーターから室内モニターパネル及び分電盤への結続

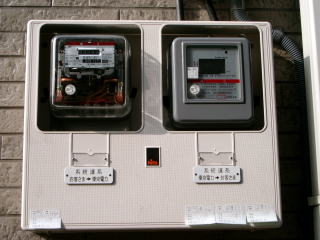

７．後日電力計の設置
　　�@東電からの買電メータ
　　　　　デジタルの電力計で、１が１０時から１７時まで、２が７時から１０時までと１７時から２３時まで、３が２３時から７時までの様に、時間帯別に計量できるもので、自動的にメーター表示が順番に切り替わっている。極力１と２のメーター部分を回さない様、節電に努めたい。

　　�A売電メーター
　　　　　今までは、無料であったが、２００５年４月より有料（約１５０００円）となってしまった。このメータが回るのが楽しみだ。昼間の電気料金単価で買い取ってもらえる。

　　　

８．東京電力の連係の検査
　　　朝、９：３０分より、東京電力の営業所から検査にくる。安全点検と、インバーターの設定をチェックし、連係する。これで、太陽光の発電量が表示されるようになった。
　　　当日は、雨上がりの曇り空であったが、１ｋｗの発電をしていたので、売電メータが回っていた。
